Устройство резервуарного парка пожарного запаса воды

Резервуарный парк пожарного запаса воды
Резервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. АрмавиреРезервуарный парк пожарного запаса воды в г. Армавире
05.03.2015

Заказчик: ФГУП «ГУССТ №4»

Компания «Самитек» выполнила комплекс работ по устройству резервуарного парка пожарного запаса воды на объекте: «Строительство и реконструкция комплекса зданий и сооружений АХЗ, складов РАВ и караульного городка», г. Армавир.

Проект организации строительства на объекте «Резервуарный парк пожарного запаса воды по ГП №122-(1-10)» на территории административно-хозяйственной зоны объекта 1653/АХЗ разработан в целях обеспечения своевременного ввода в действие объекта реконструкции с наименьшими затратами и при высоком качестве за счет повышения организационно-технического уровня.

Продолжительность строительства составила 2 с половиной месяца. В том числе 2 недели подготовительного периода.

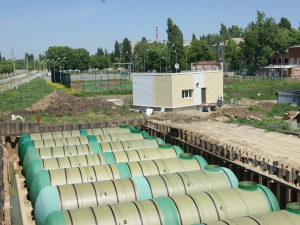

Конструктивная схема сооружения представлена заглубленными ниже уровня земли стеклопластиковыми резервуарами, имеющими в основании монолитную бетонную плиту толщиной 500 мм. Плита фундамента опирается на щебеночную подготовку толщиной 100 см, пропитанную битумом.

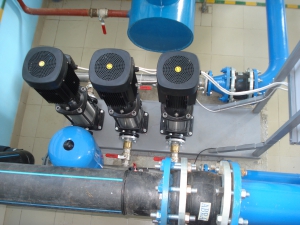

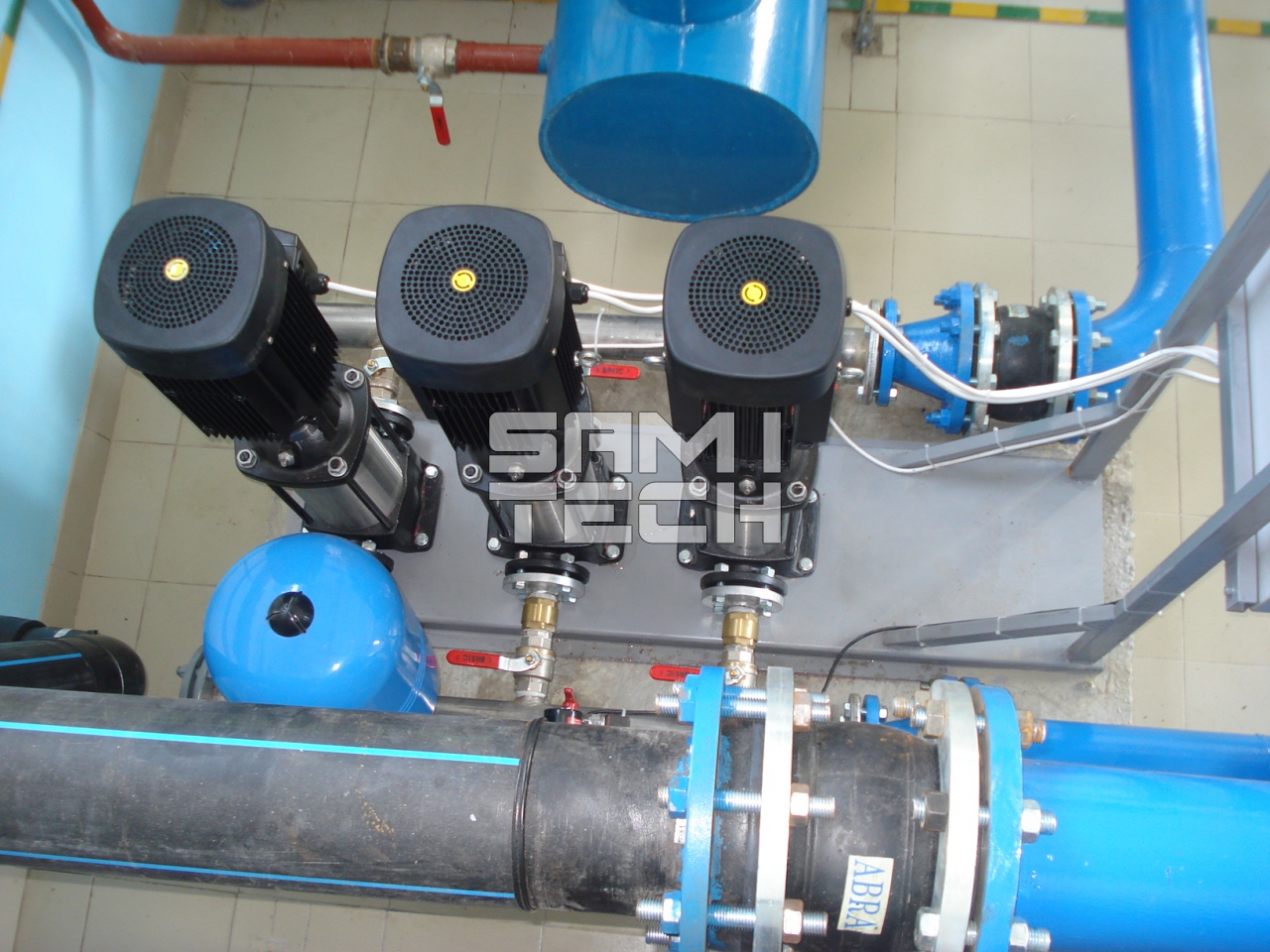

На участке РППЗ расположена насосная станция 3-го подъема.

Выполненные работы:

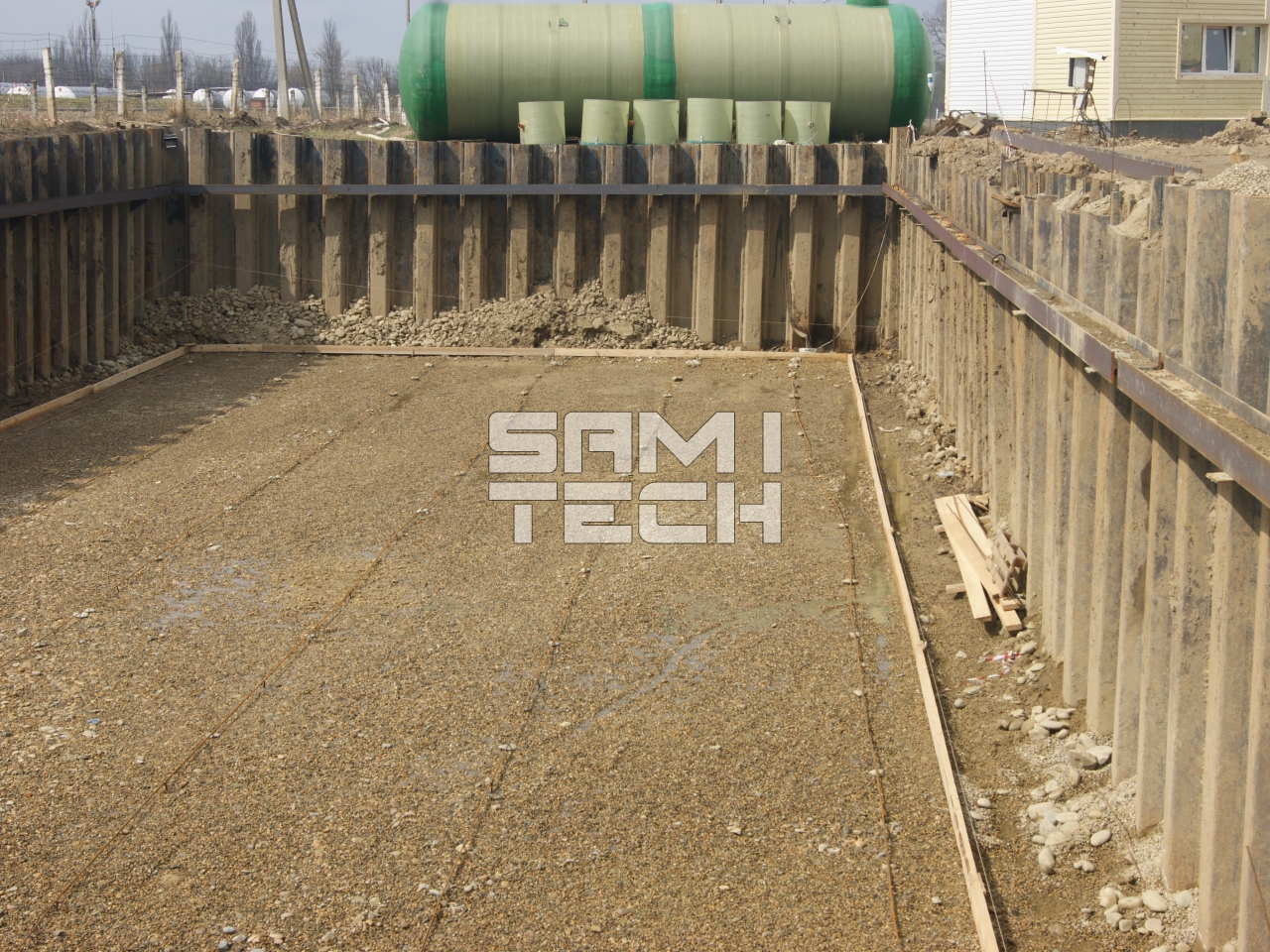

  1. Устройство щебеночного основания, монтаж и укладка плит ПДП.

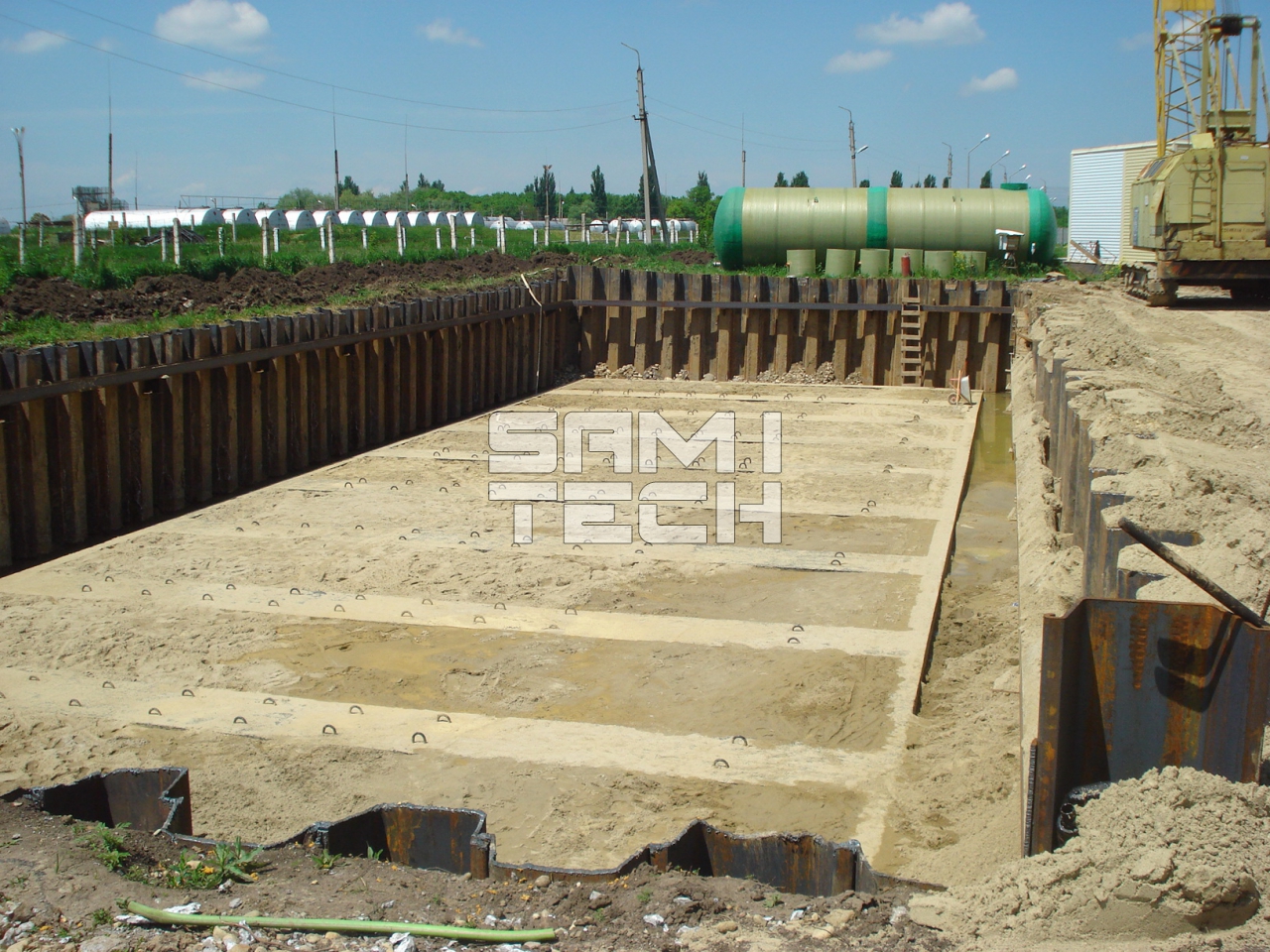

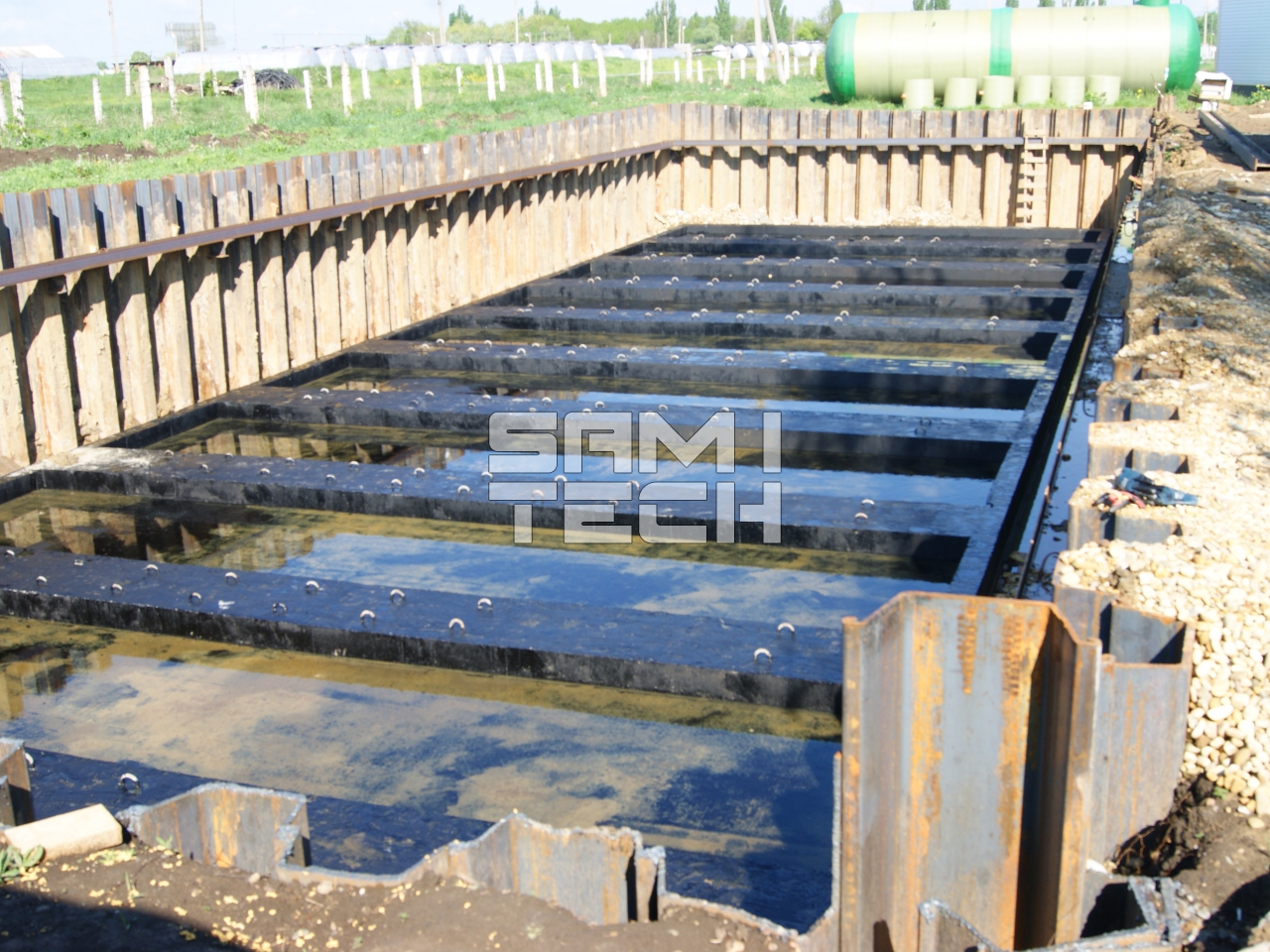

  2. Устройство ограждающей крепи котлована из шпунта Ларсена Л5-УМ-251,9 т. Погружение шпунта осуществляется на глубину 9 м с помощью вибропогружателя. Монтаж распорных балок двутавровых 30Ш1 - 10,35 т.
  3. Разработка грунта в котловане, а так же параллельные мероприятия по отведению грунтовых вод.

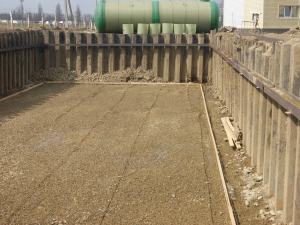

  4. Устройство основания под фундаментную плиту.

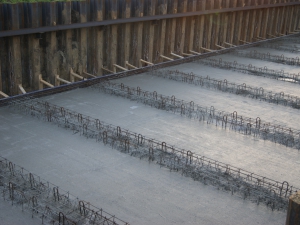

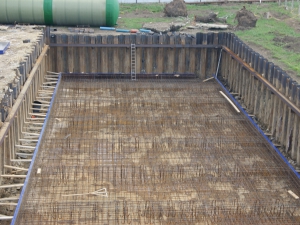

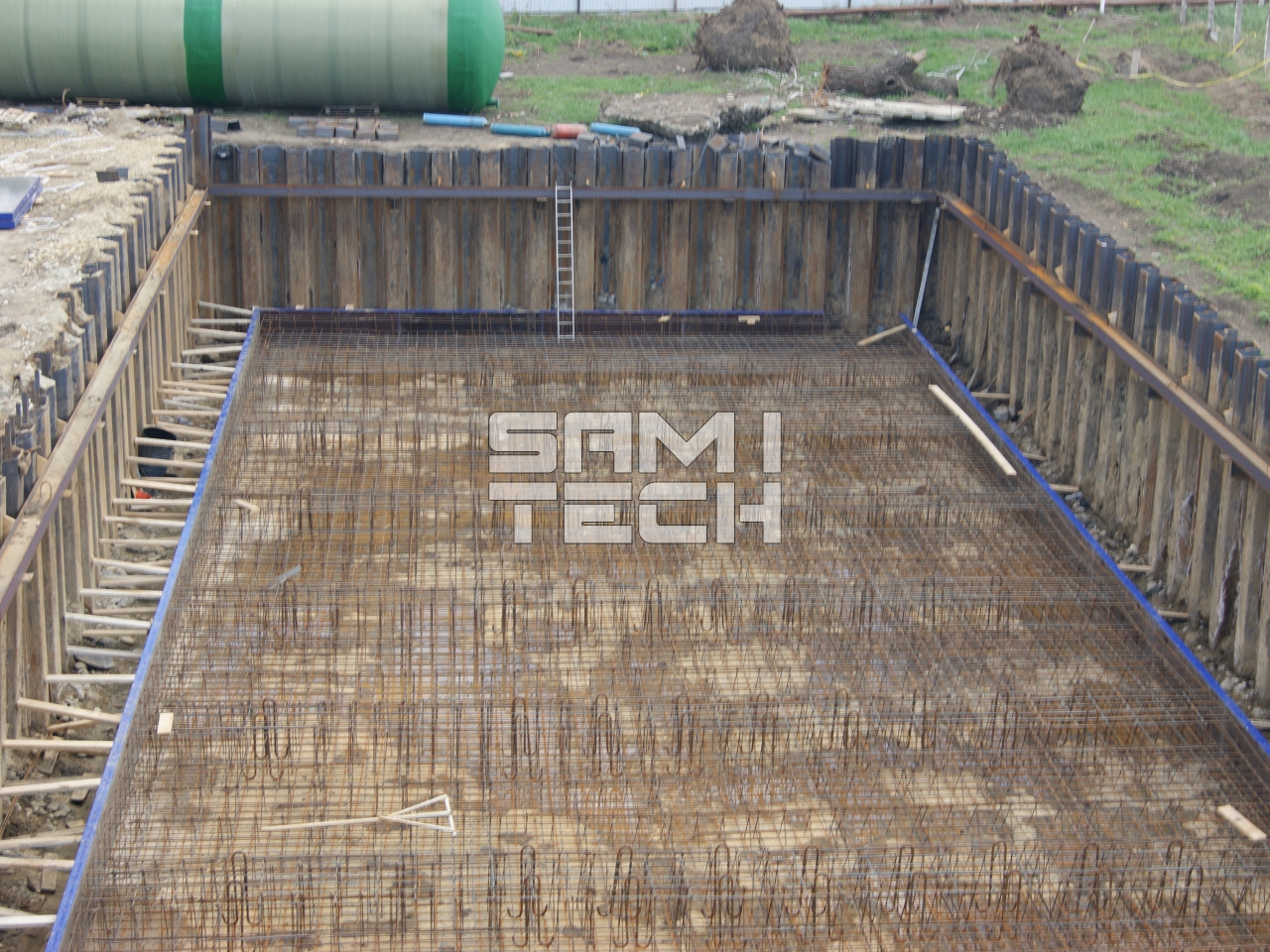

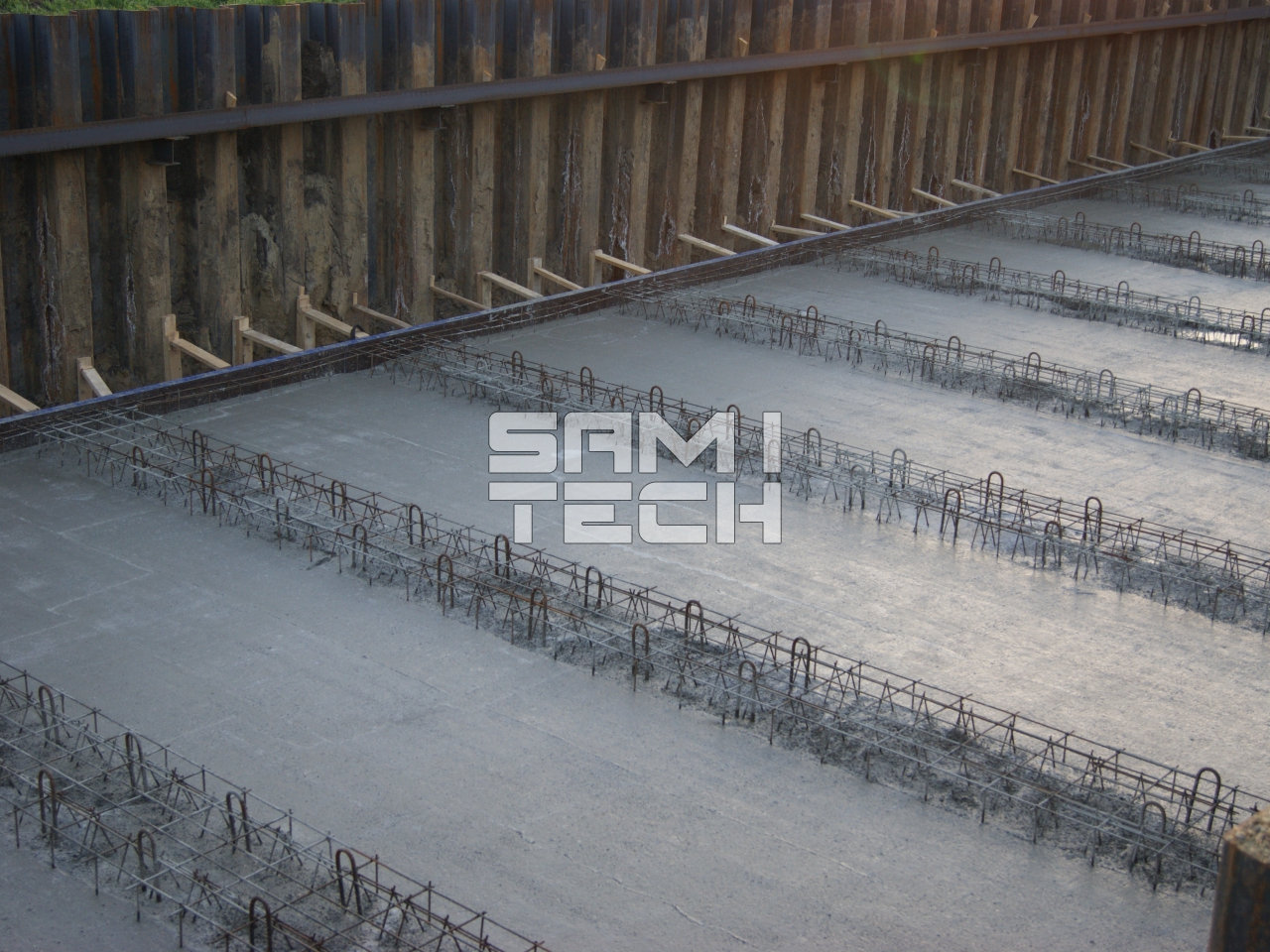

  5. Армирование фундаментной плиты.
  6. Бетонирование фундаментной плиты.

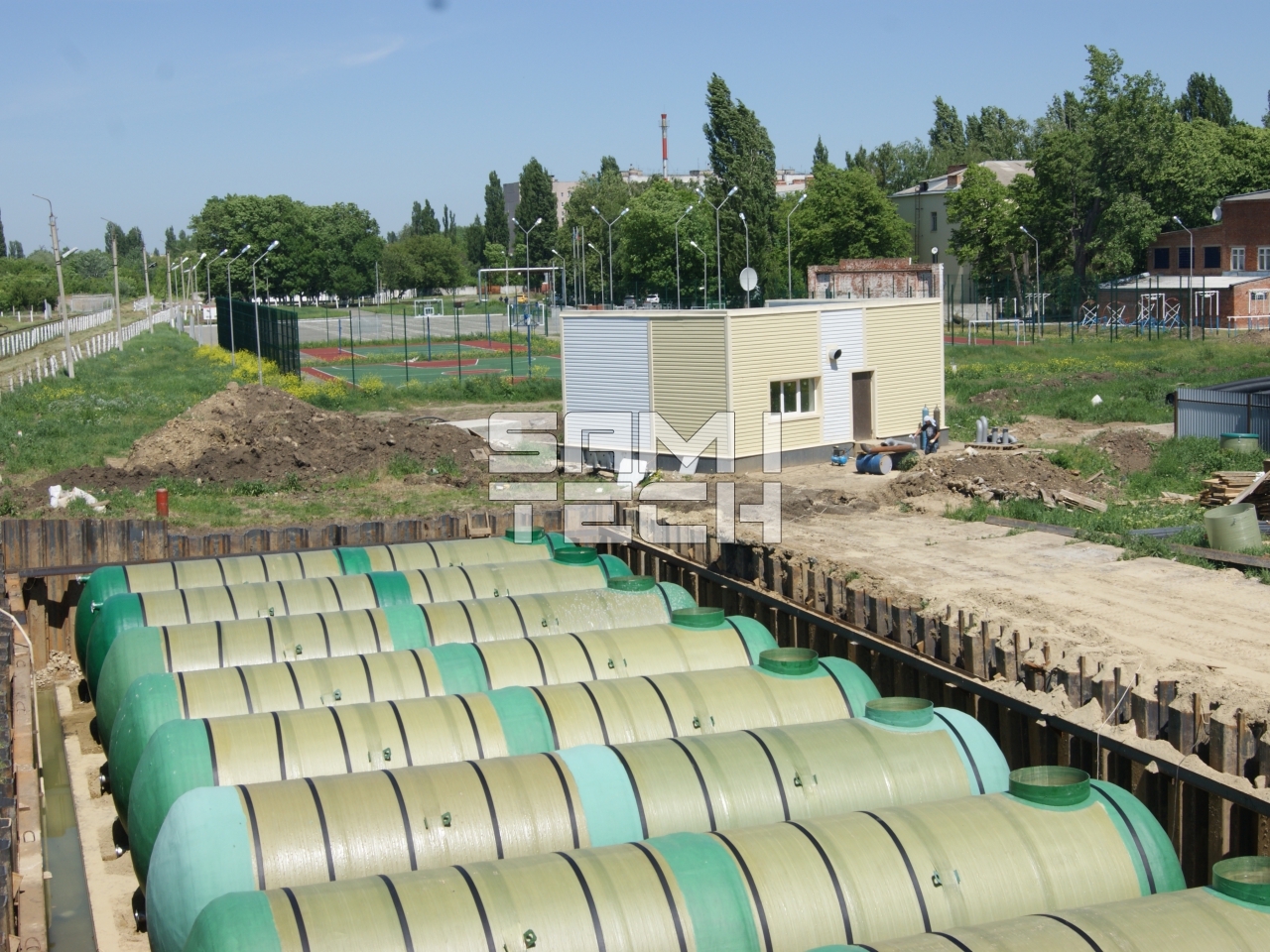

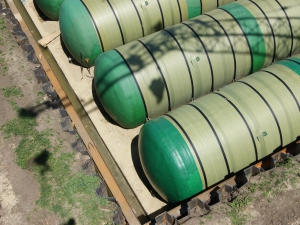

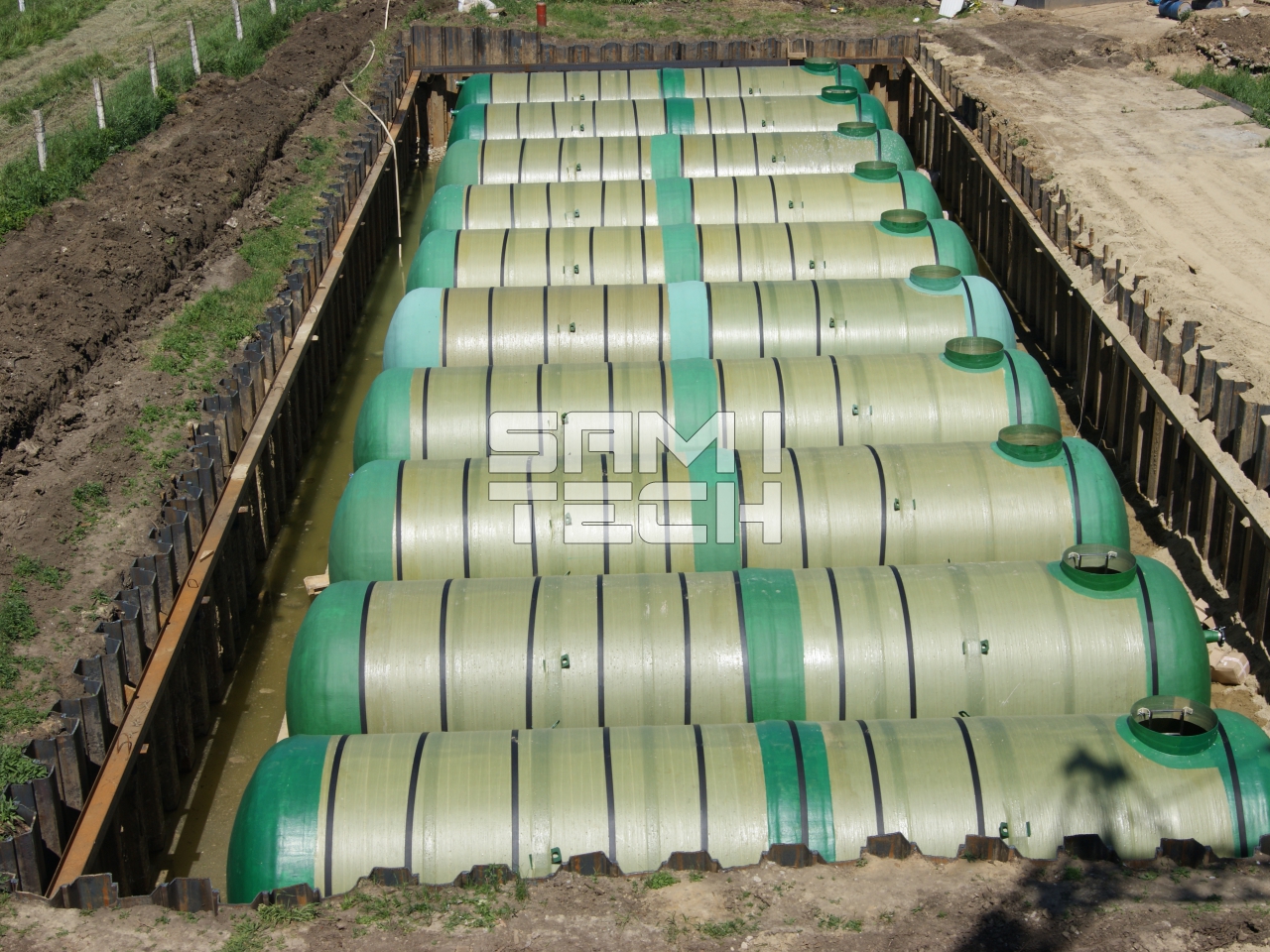

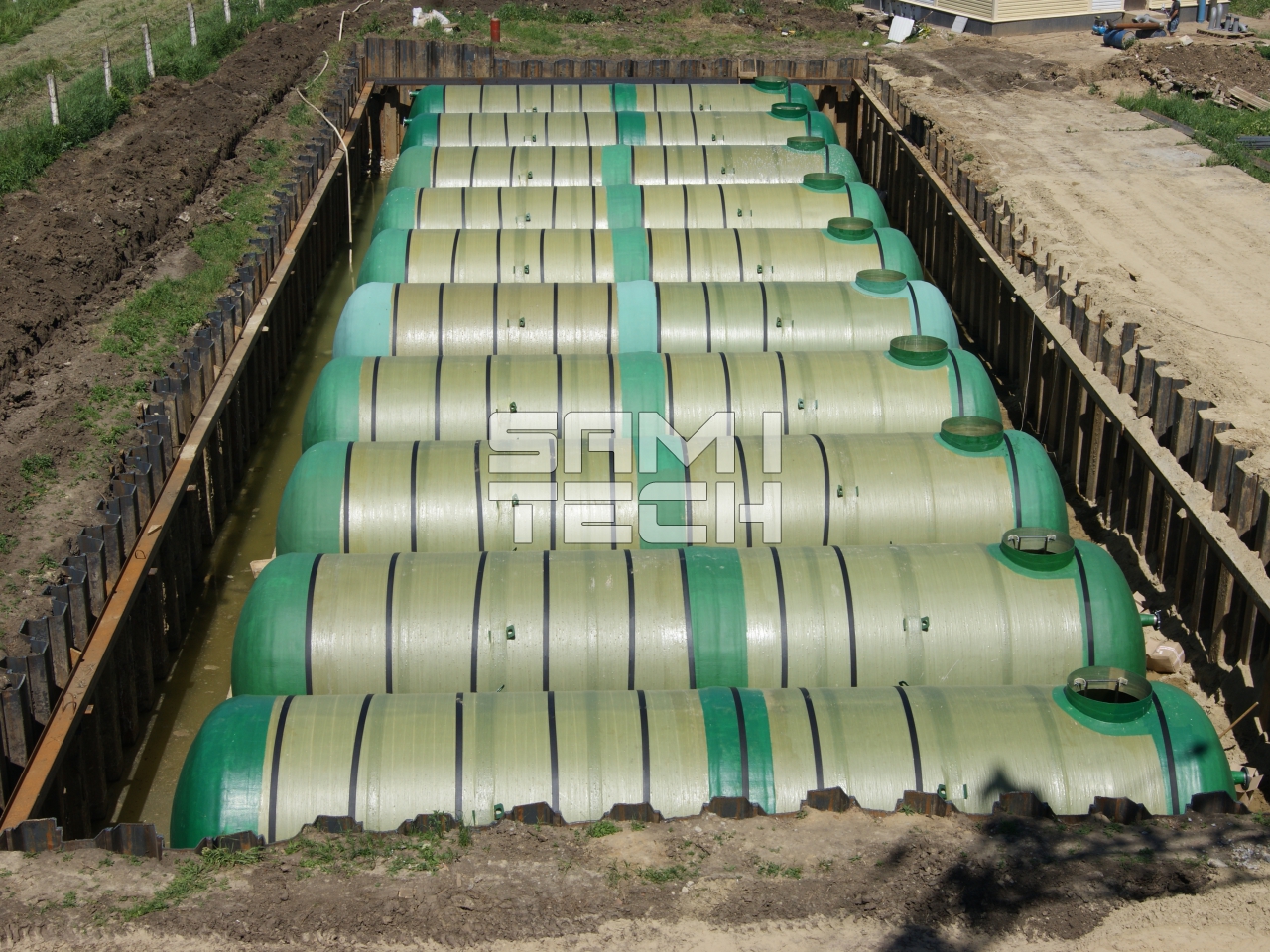

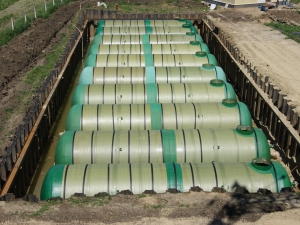

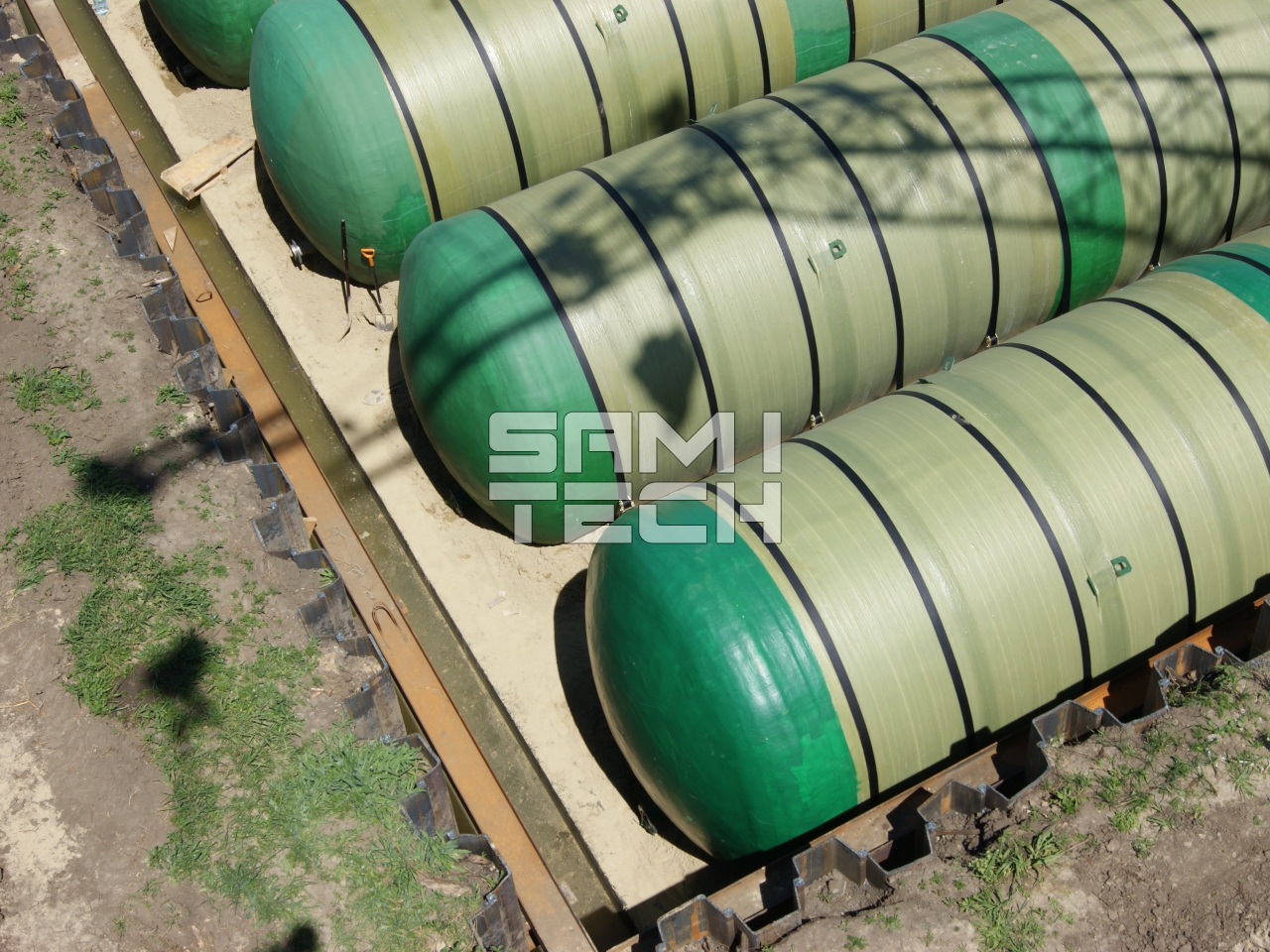

  7. Монтаж резервуаров на подготовленное основание с последующим закреплением стяжными ремнями.
  8. Обратная засыпка резервуаров.

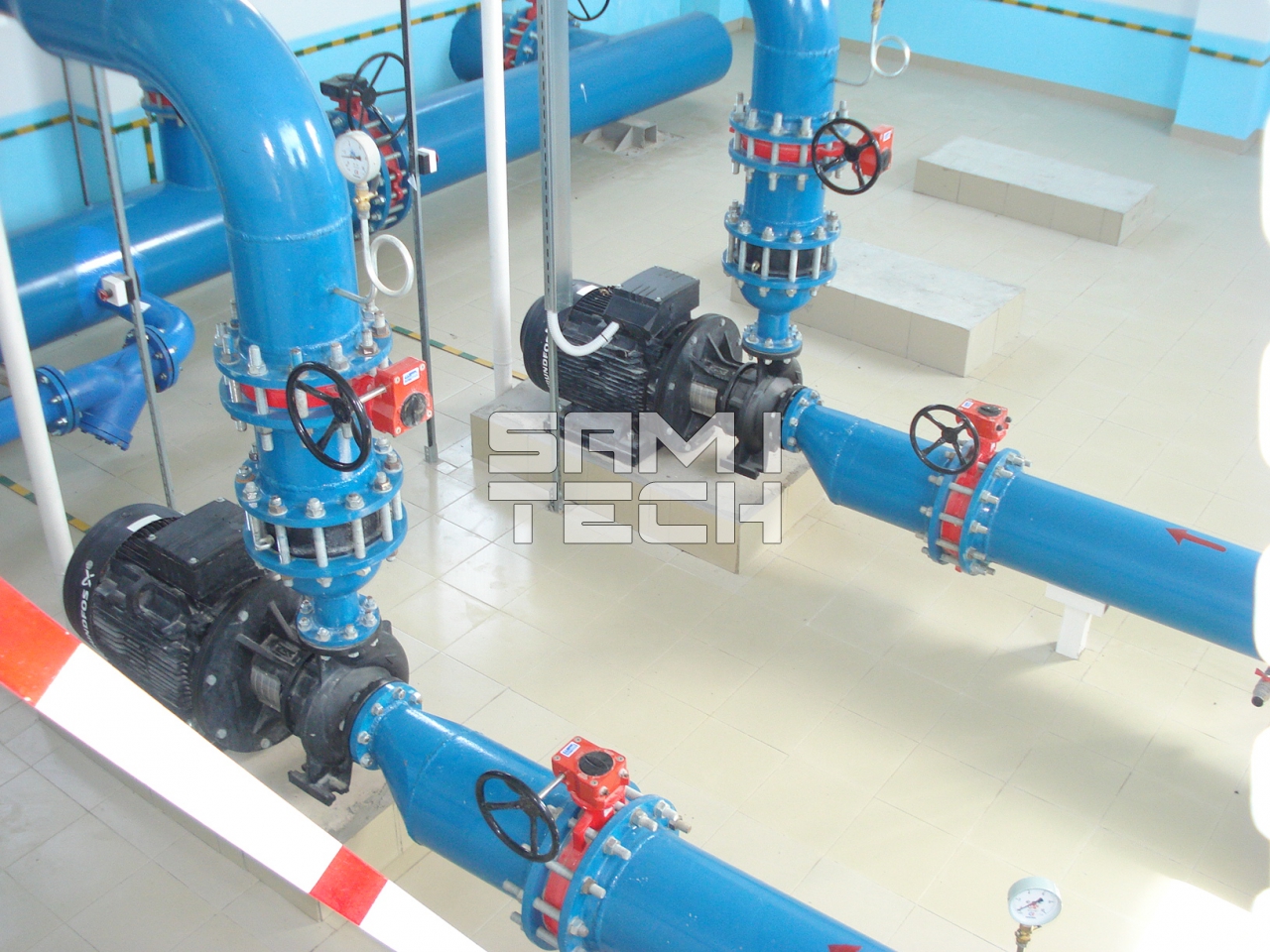

  9. Монтаж сетей водопровода. Прокладка трубопроводов с монтажом фасонных изделий и запорной арматуры.
  10. Выполнение пусконаладочных работ смонтированного оборудования.
  11. Работы заключительного этапа: рекультивация нарушенных земель, демонтаж временных зданий, сооружений и сетей, вывоз строительного мусора.

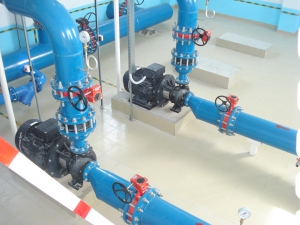

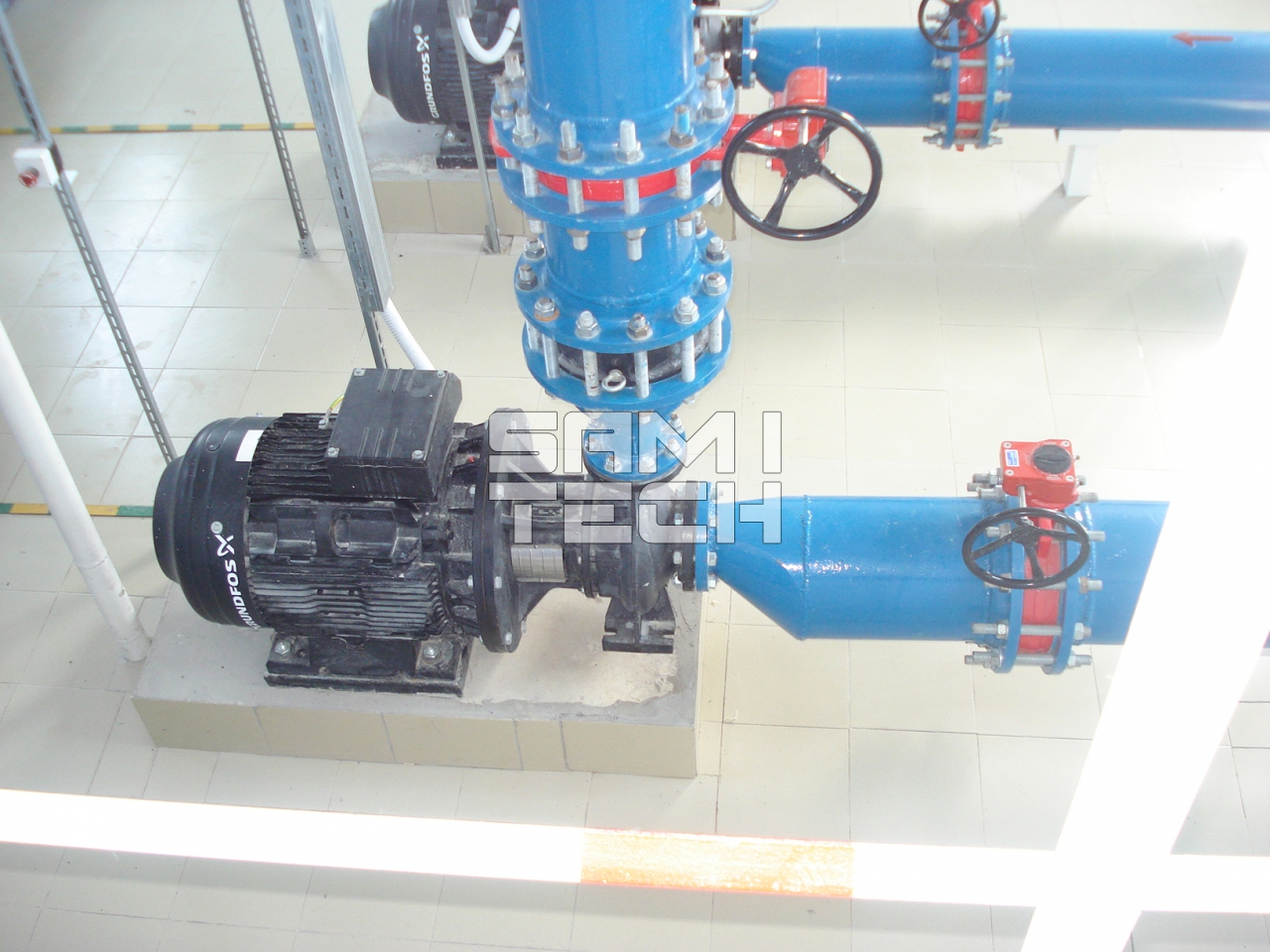

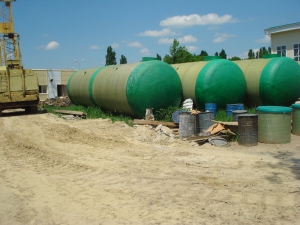

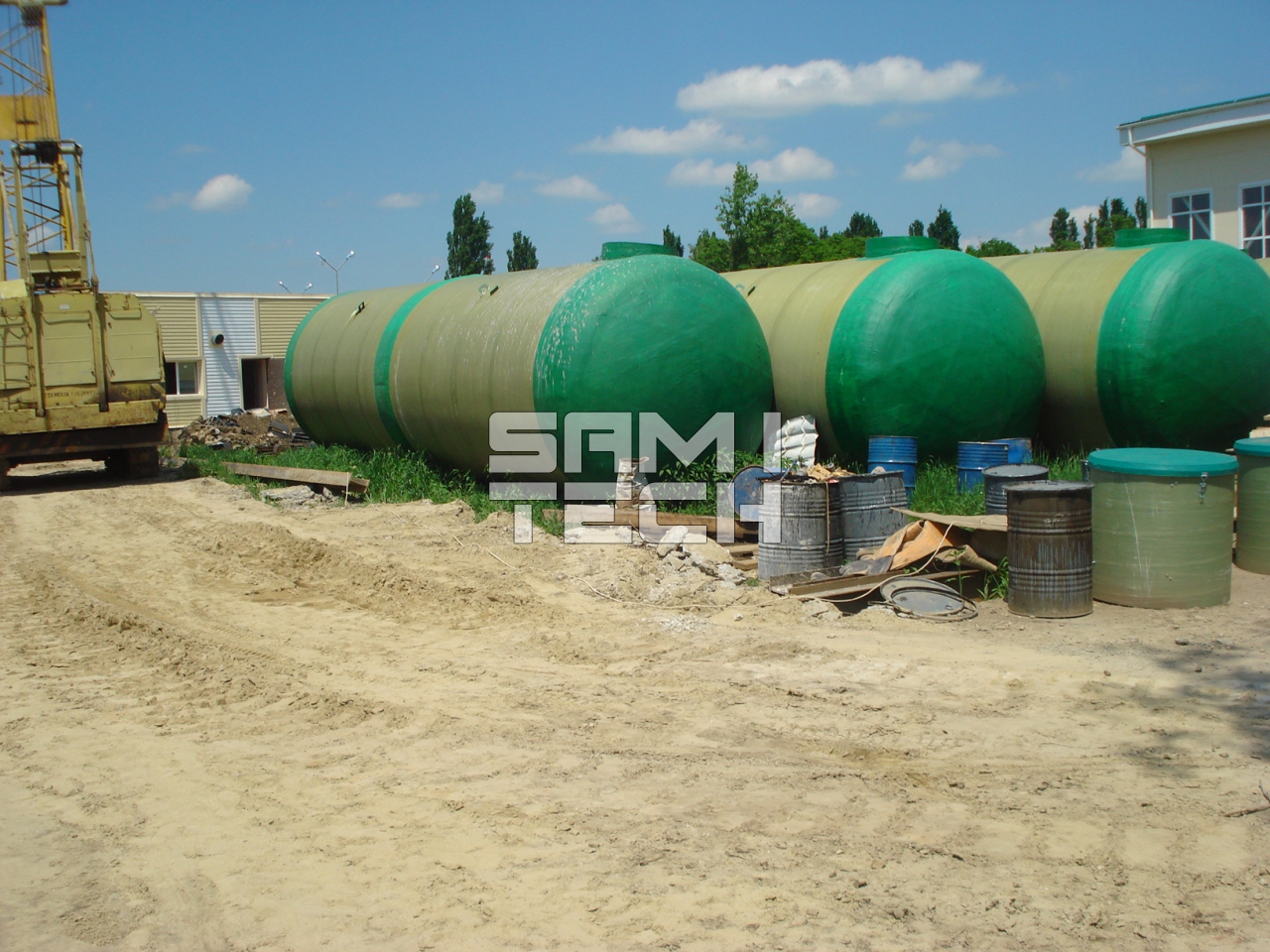

В состав резервуарного парка входят 10 стеклопластиковых резервуаров производства Samitech объемом 100 м3 каждый, обвязанные запорной арматурой. В двух резервуарах находятся два насосных агрегата (1 раб., 1 рез.) Grundfos SP 95-3 производительностью 90 м3/час каждый.

Все элементы РППЗ выполнены из стеклопластика и не подвержены коррозийному воздействию грунтов и грунтовых вод.

Оборудование:

GrundfosSamitech
