10.10.2014

Заказчик: ОАО «Краснодартеплосеть»

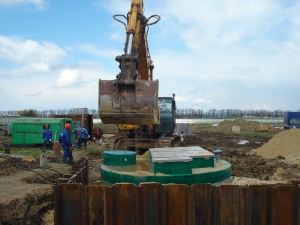

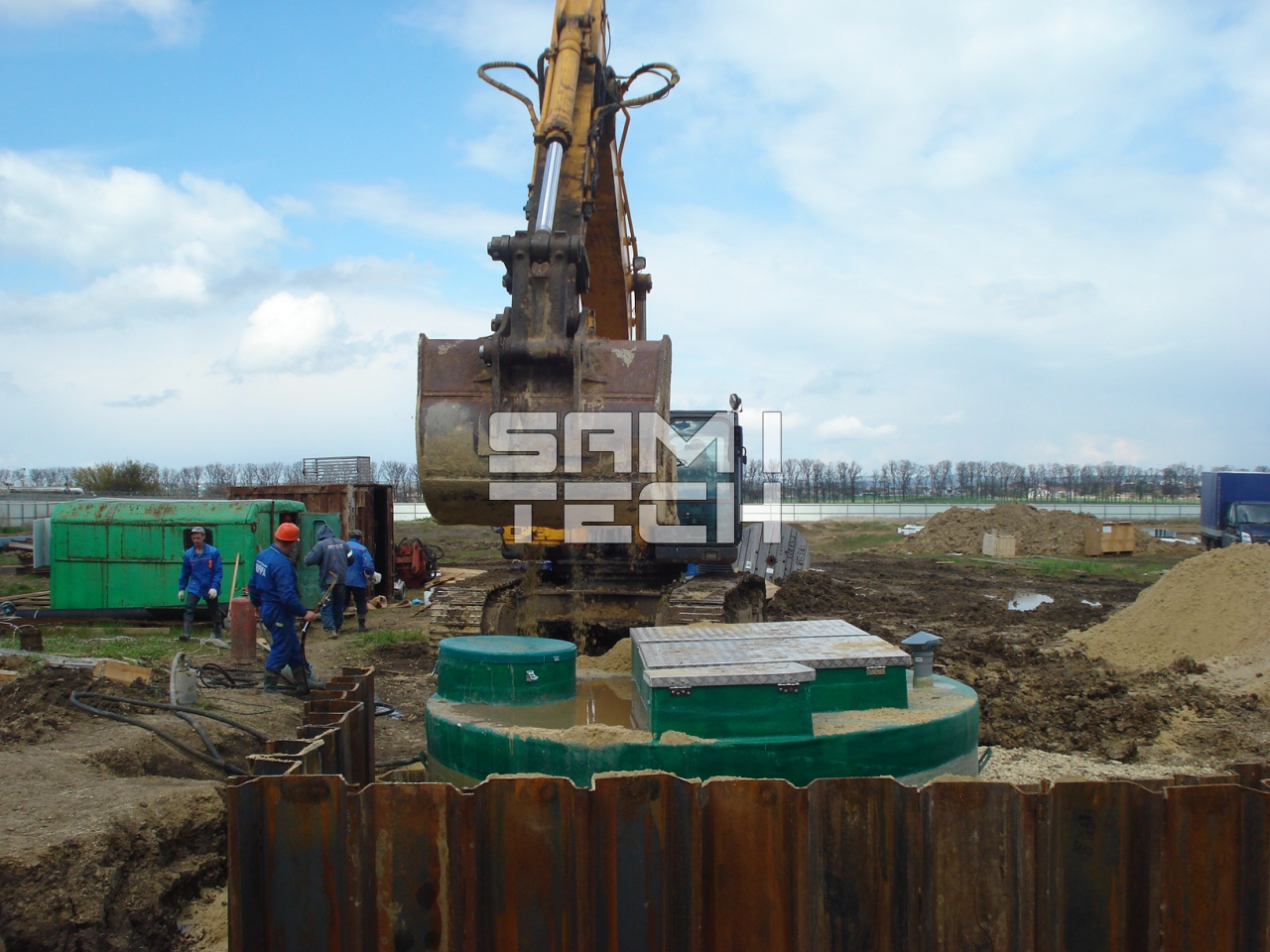

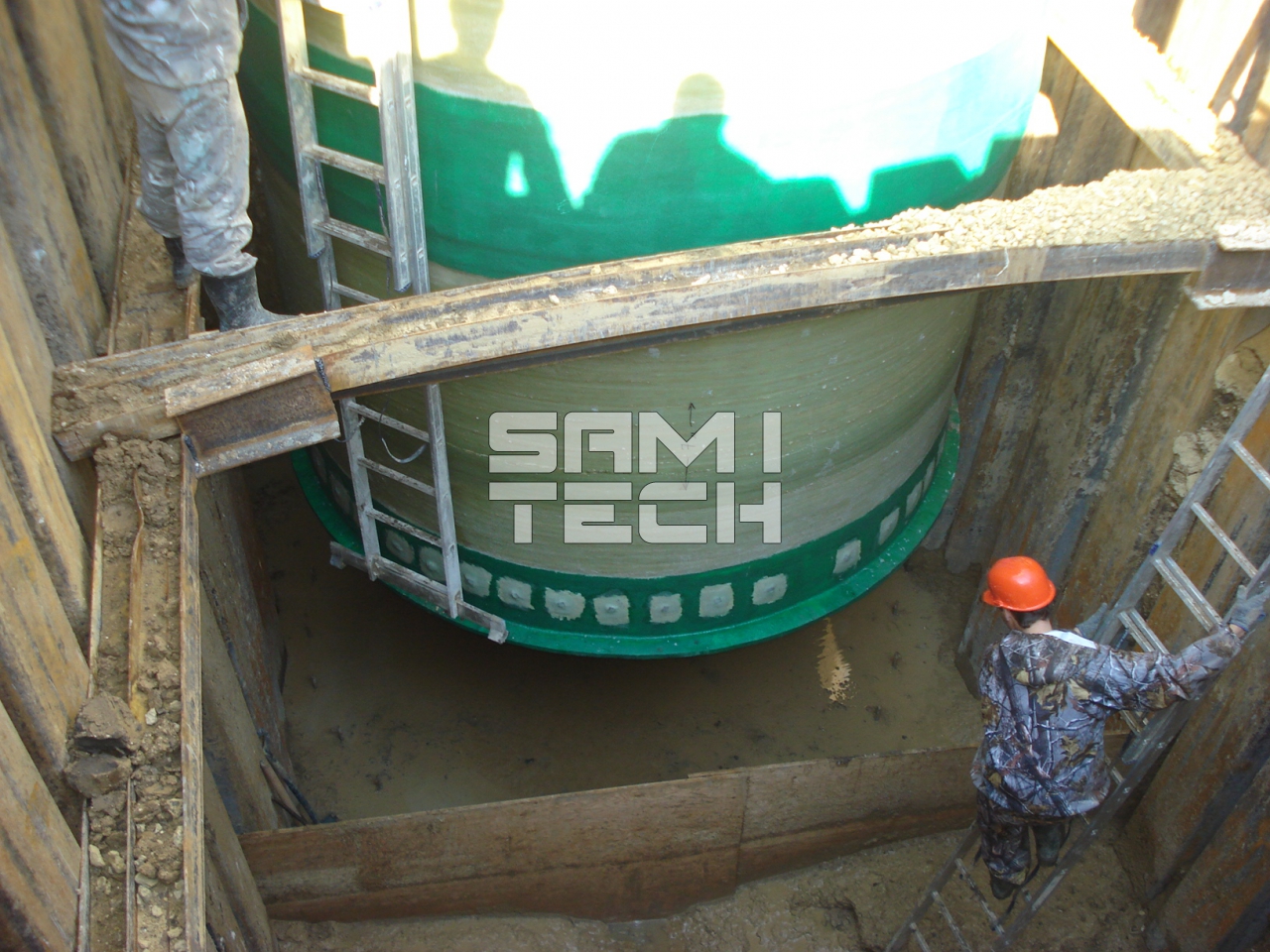

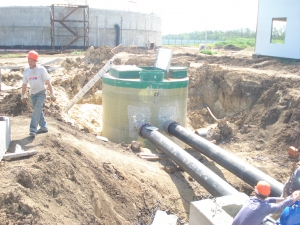

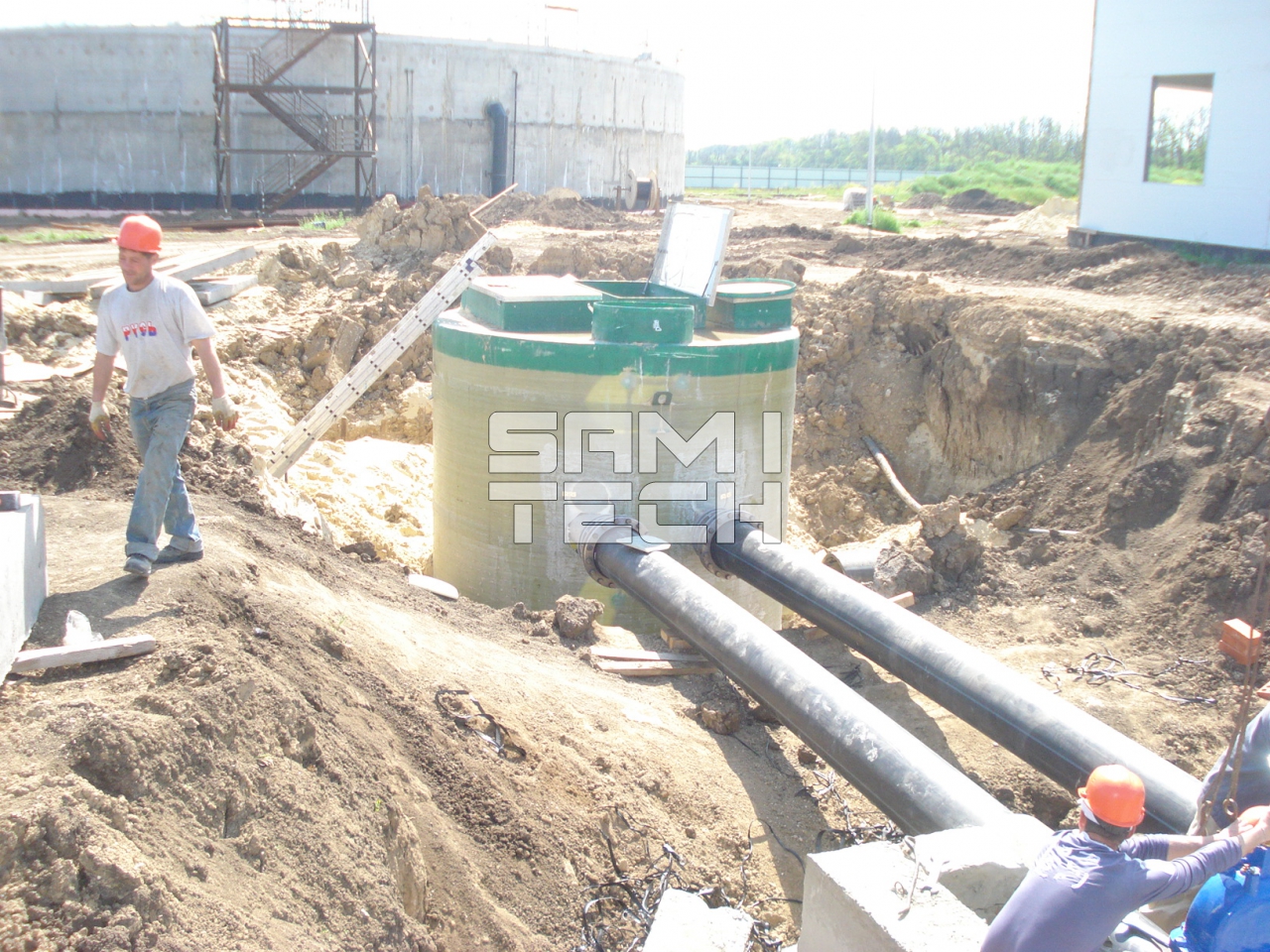

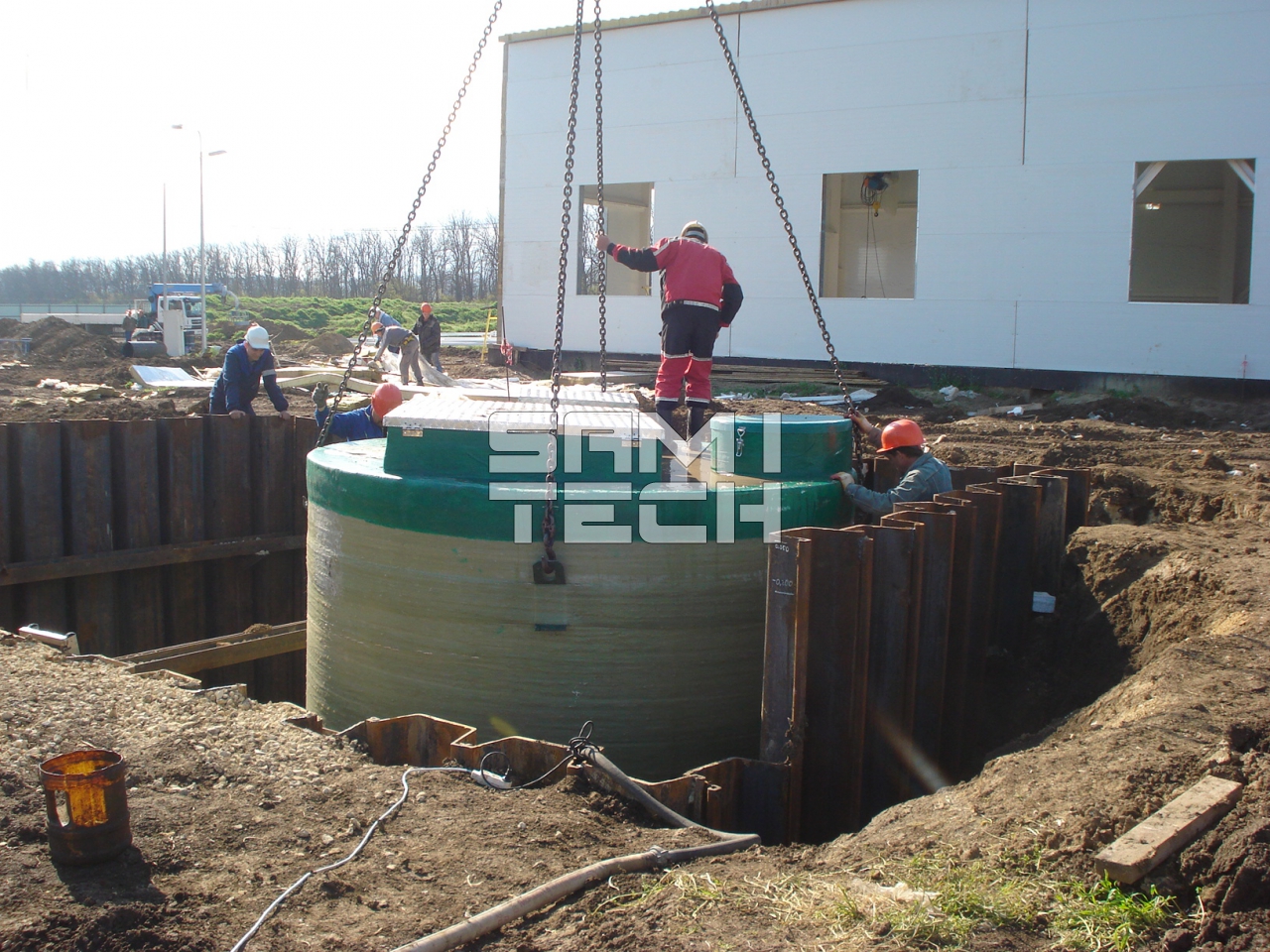

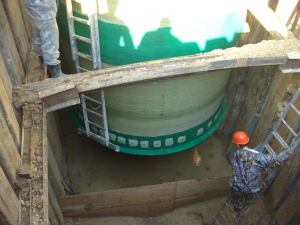

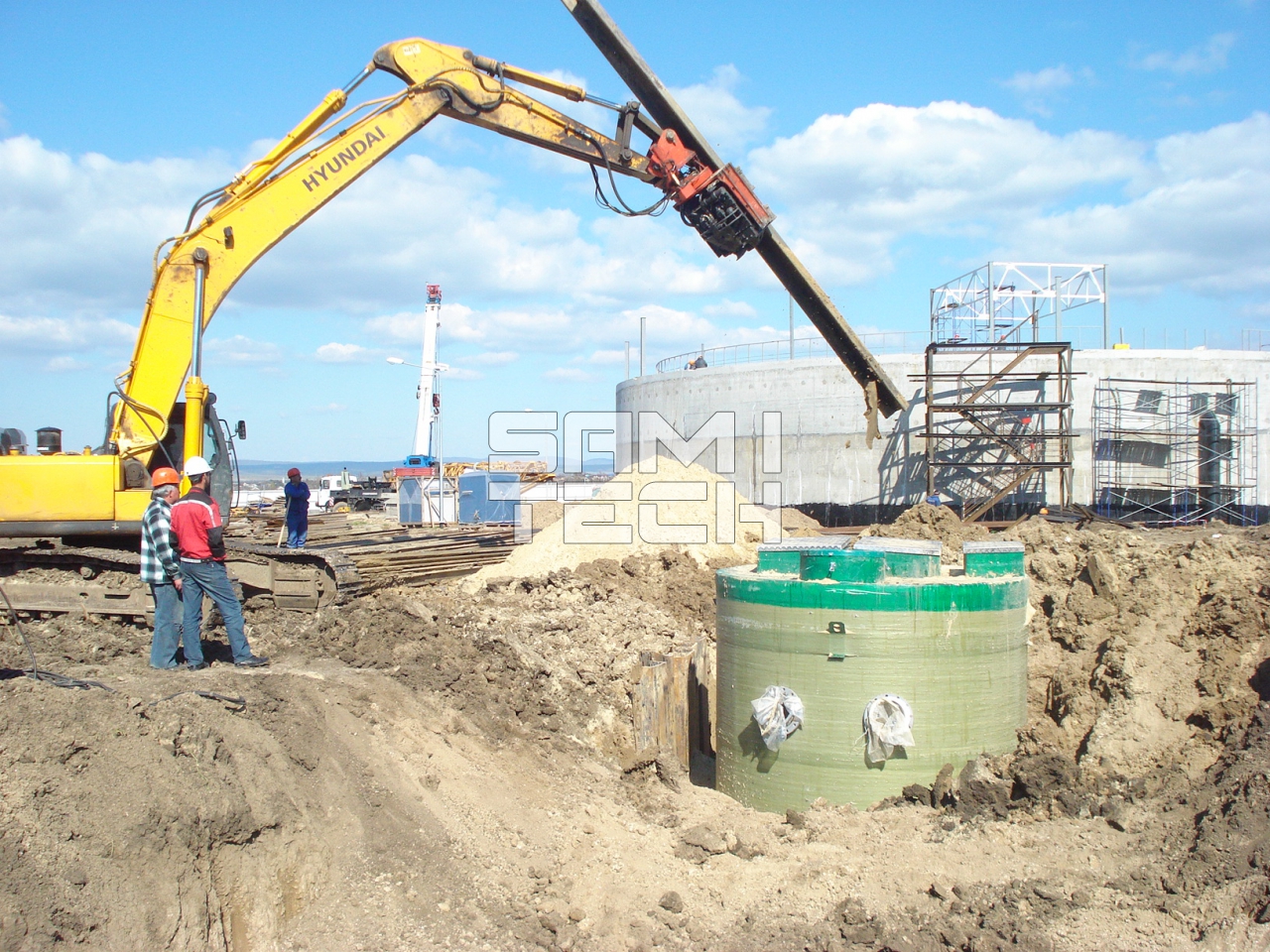

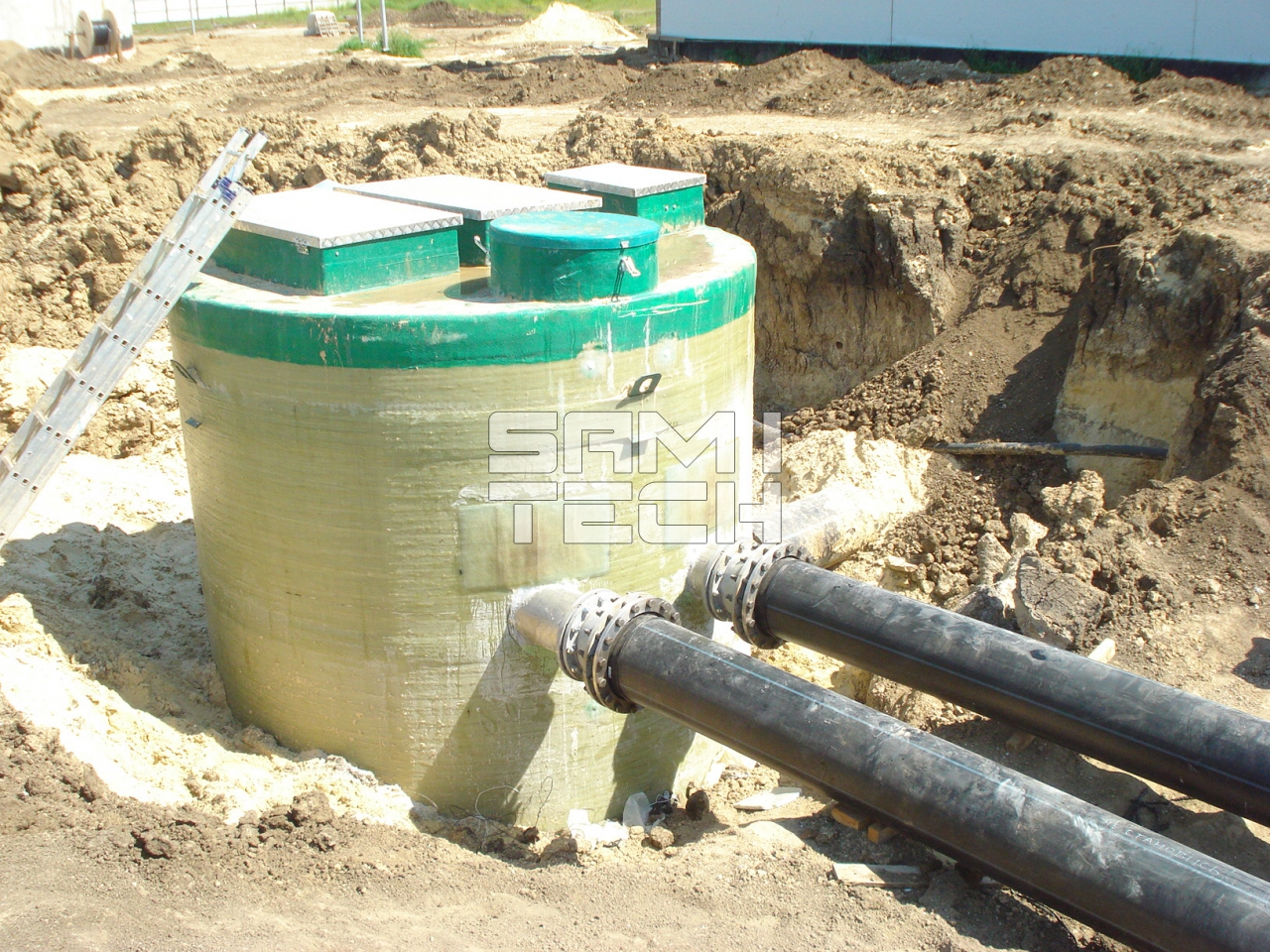

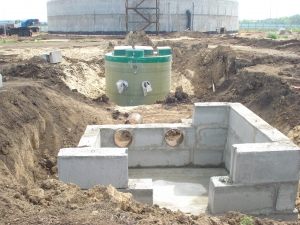

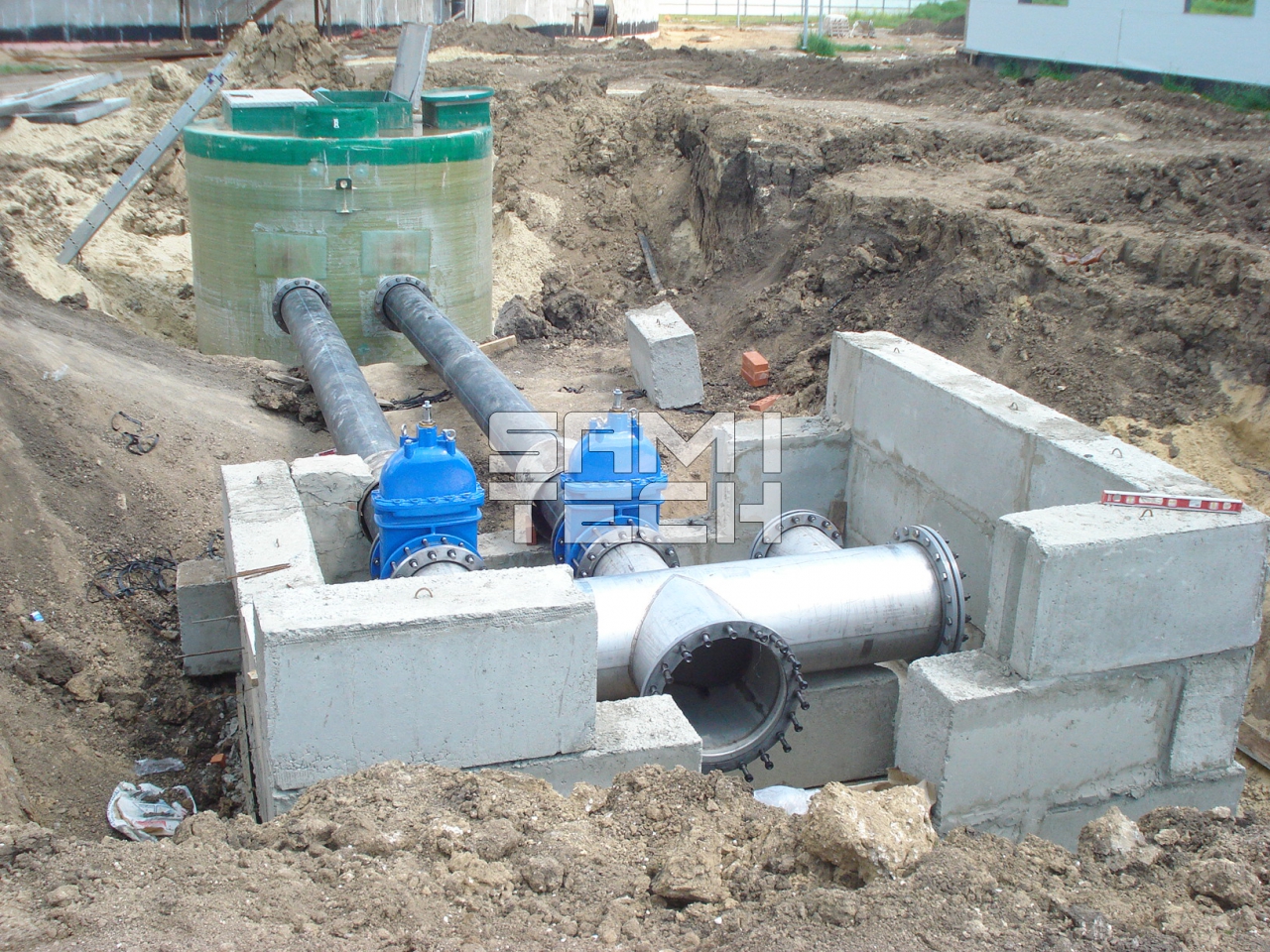

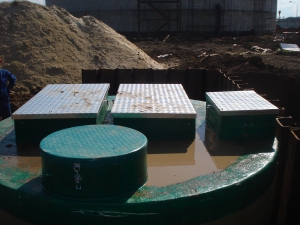

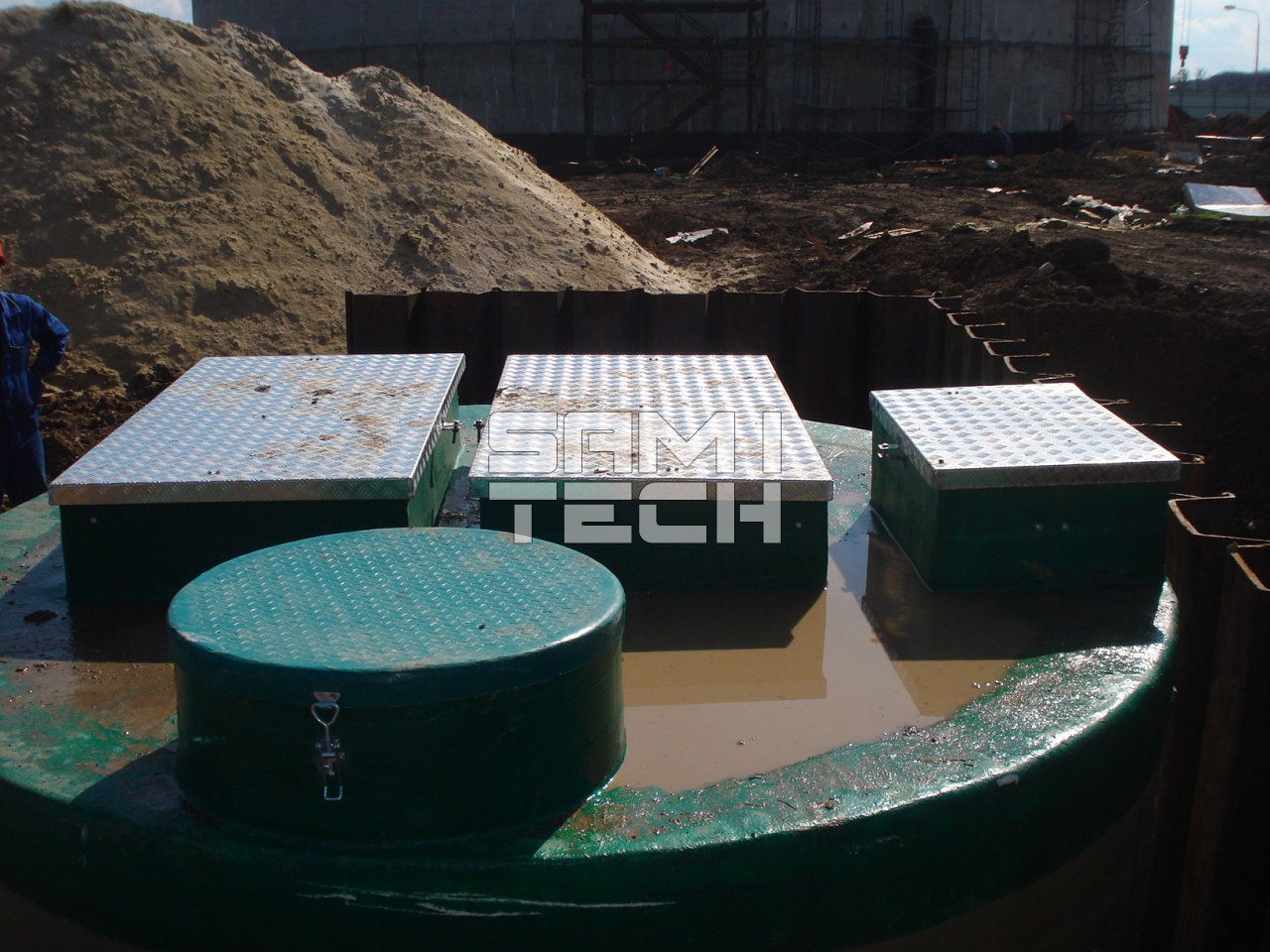

Компания «Самитек» выполнила поставку трех комплектных канализационных насосных станций для города-курорта Анапы. Для установки станций была разрыта шахта глубиной до 9 метров.

Оборудование полностью автоматизировано и не требует постоянного присутствия обслуживающего персонала.

Все технологическое оборудование, включая шкаф управления насосными агрегатами, силовые и контрольные кабели, датчики уровня и прочее, поставлялось на объект коплектно и успешно введено в эксплуатацию подрядчиком.

Установленное оборудование позволяет обеспечить водоотведение хозяйственно-бытовых стоков от объектов Министерства Обороны РФ и жилой застройки «Горгиппия» на очистные сооружения ОАО «Краснодартеплосеть».

Для 1 очереди застройки микрорайона «Горгиппия» г. Анапы компания «Самитек» выполнила проектирование и поставку комплекса водозаборных сооружений.

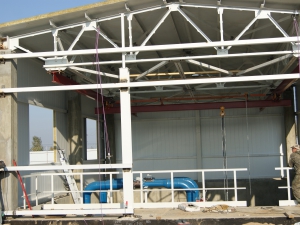

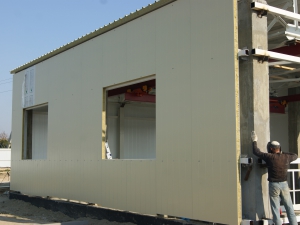

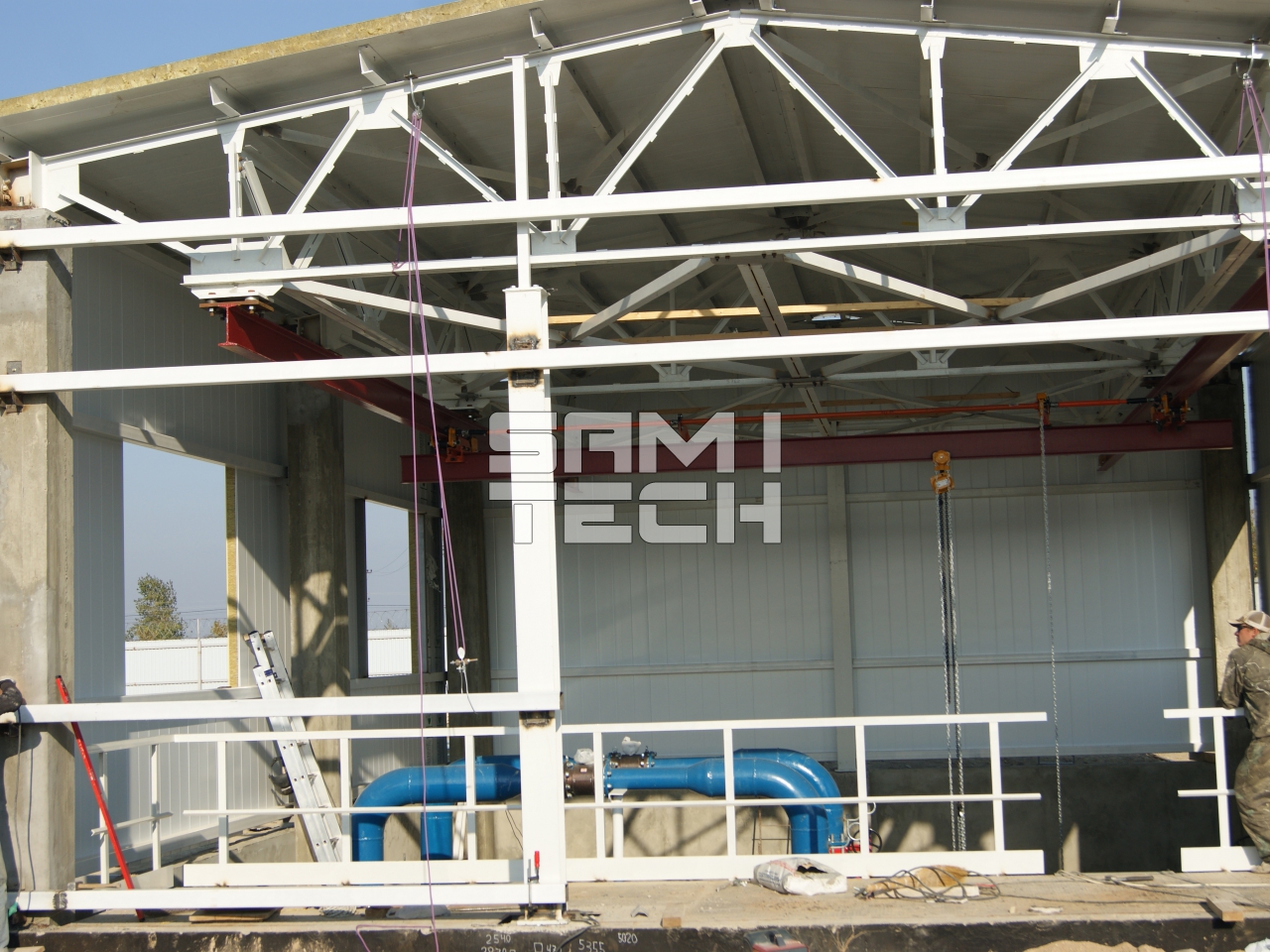

Поставленная насосная станция представляет собой прямоугольное здание с размерами 12000х9000 мм. Здание предназначено для размещения машинного зала насосной станции.

В состав поставленного оборудования входили:

  1. Резервуары для воды прямоугольные, железобетонные монолитные емкостью 1000 м3 - 2 шт.
  2. Насосная станция 2-го подъема, производительностью 1000 м3/час с электролизной и административными помещениями.
  3. В насосной станции установлено два насосных агрегата Grundfos марки NB 100-200/203 (2 раб., 2 рез.), производительностью 297 м3/час.
  4. Шкаф управления для четырех насосов внутреннего исполнеиня с ABP, с преобразователем частоты и устройствами плавного пуска для каждого насоса. Включение насосов автоматическое частотное в зависимости от давления в трубопроводе.
  5. Отвод дренажных вод с пола машинного зала производится в приямок с последующим отведением в колодец наружной сети дождевой канализации К2. В приямке предусмотрена установка дренажного насоса Grundfos DP 10.65.26.A.2.50B (1 раб., 1 рез.). производительностью 30 м3/час.

Насосная станция работает без постоянного дежурного персонала с постоянной температурой воздуха в помещениине менее 5°С.

Оборудование:

GrundfosSamitech
