Преимущества

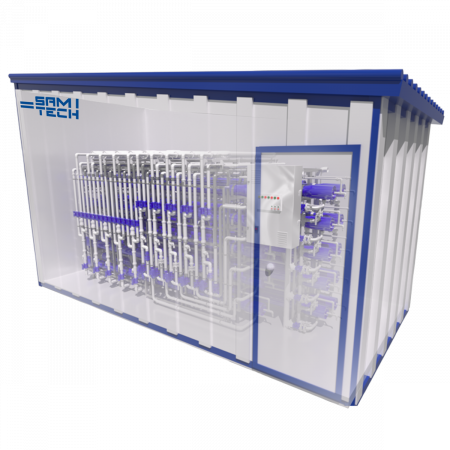

Основные узлы установки обратного осмоса «Samitech-RO»:
1. Насос высокого давления
2. Модуль обессоливания
3. Шкаф управления и силового питания
4. Узел мойки с емкостью для моющего раствора
Принцип действия
Под термином осмос понимается процесс самопроизвольного проникновения растворителя (воды) через полупроницаемую мембрану, разделяющую сосуд, в более концентрированный раствор (мембраны способны пропускать растворитель и задерживать минеральные соли, органические соединения и другие примеси).
При этом уровень раствора по одну сторону мембраны повышается, а уровень растворителя по другую сторону уменьшается.
Разность уровней Н по обе стороны мембраны в момент установившегося равновесия характеризует осмотическое давление растворенного вещества в растворе.
Если в растворе создать давление, превышающее осмотическое, то возникает миграция молекул растворителя в направлении обратном ее естественному движению, т.е. вода из раствора начинает протекать через полупроницаемую мембрану к растворителю. Такой процесс известен под названием обратного осмоса.
Принцип действия метода обратного осмоса для очистки воды заключается в том, что под давлением, превышающем осмотическое, происходит движение растворителя (воды) через полупроницаемые мембраны со стороны более концентрированного раствора (исходной воды) в сторону более разбавленного раствора (фильтрата).
Очищенная вода (фильтрат), прошедшая через мембрану, попадает в водоотводящую трубку и по системе трубопроводов подается потребителю, а оставшийся в межмембранном пространстве более насыщенный солями и другими механическими частицами раствор (концентрат) сбрасывается в канализацию или возвращается в оборотную линию заводской магистрали.
Технологический процесс и схемы оборудования
Исходная вода после предварительной очистки (см. инструкцию по эксплуатации станции подготовки очищенной воды № 322) центробежным насосом НВ подается в мембранный аппарат АМ, где под давлением 8-10 bar происходит разделение исходного потока на две части: фильтрат - очищенная от вредных примесей, умягченная и частично обессоленная вода и концентрат - поток, обогащенный примесями, который сливается в канализацию.
Часть концентрата через кран КРР возможно подавать в линию рецикла, что обеспечит оптимальную скорость движения воды над поверхностью мембранного элемента и снизит его отравление солями жесткости.
Режимы работы установки
- автоматический (основной);
- ручной (вспомогательный, отладочный);
Ручной режим используется в момент пусконаладочных работ, а также в процессе химической мойки установки. Работа установки (производство фильтрата) должна проводиться только в автоматическом режиме.
Составные части Системы обратного осмоса «Samitech-RO»
Насос высокого давления
Многоступенчатый центробежный насос вертикального исполнения НВ предназначен для создания необходимого давления на входе в модуль обессоливания.
Модуль обессоливания
Модуль обессоливания АМ является основным агрегатом установки, в котором происходит процесс очистки воды.
Состоит из 1 корпуса с размещенными в нем двумя рулонными мембранными обратноосмотическими элементами.
Напорный корпус изготовлен из нержавеющей стали или стекловолокна и представляет собой трубу с диаметром 273 мм с торцевыми крышками.
Торцовые крышки изготовлены из нержавеющей стали или пластика с радиальным уплотнением резиновым кольцом круглого сечения. Крышки имеют технологические отверстия для выхода фильтрата подвода исходной воды, концентрата, и отбора проб из напорного корпуса.
Корпус жестко фиксируется на сварной раме с помощью крепежных хомутов через уплотнительную прокладку. В напорный корпус устанавливается два мембранных элемента 8040. Мембранный элемент представляет собой композитную полиамидную мембрану. Наружное уплотнение мембранного элемента, расположенное со стороны входа потока в элемент, представляет собой резиновую манжету, служащую для предотвращения перетока жидкости по периферии элемента, минуя мембрану.
Шкаф управления
Шкаф предназначен для питания, управления работой, защиты и коммутации составных частей установки и запорной арматуры.
Узел мойки
Узел мойки предназначен для проведения периодических промывок обратноосмотических мембран моющими растворами. Состоит из емкости для моющих растворов (ПЕ) V=200 л, трубопроводов и запорной арматуры.
