Скребковые механизмы для отстойников

Собственное производство

Скребки отстойников «Samitech-GR» эффективно удаляют донный осадок на очистных сооружениях, в отстойниках и флотаторах, не требуют регулярной профилактики и имеют повышенный срок службы.

Оставить заявку Опросный лист

Оснащаем оборудованием

Samitech
Собственное оборудование

Основные характеристики

Скорость движения скребка при номинальных оборотах приво 1 м/мин
Развиваемое усилие на скребке (мотор-редуктор) 1 тс
Шаг цепи: цепь редукторная, в т.ч. звено редукторной цеп 66.3 мм
Шаг цепи: цепь тяговая 163 мм
Рабочая температура от - 35℃ до + 40℃

Описание

Скребковые механизмы донных отложений для прямоугольных отстойников «Samitech-GR» успешно используются на канализационных и водопроводных очистных сооружениях, отстойниках на нефтеперерабатывающих предприятиях, флотаторах.

Знакомьтесь с устройством и техническими характеристиками скребковых механизмов Samitech в брошюрах по ссылкам ниже.

Компания «Самитек» произведет скребковые механизмы для отстойников по индивидуальным требованиям Заказчика.

Преимущества

Почему скребковые механизмы «Samitech-GR» эффективны и долговечны:

Качественный монтаж в соответствии с монтажной и электрической принципиальной схемой; наличие дефектов не допускается;
Форма скребков «Samitech-GR» не позволяет накапливаться осадку - скребки сохраняет легкий вес, не требуют регулярных профилактических мер и специальной очистки при выполнении технического обслуживания;
Высокая износостойкость благодаря усовершенствованной конструкции цепи - срок службы механизма значительно увеличен;
Звенья цепи изготовлены из высокопрочной пластмассы, благодаря чему они стойкие к растяжению, износу и коррозии;
Все валы (приводные, натяжные, поворотные), манжеты, рельсы и настенные консоли изготовлены из нержавеющей стали и предназначены для больших нагрузок;
Удобство технического обслуживания даже через десятки лет.

Для подбора оборудования и расчета стоимости обращайтесь к нашим специалистам. Мы будем рады ответить на все Ваши вопросы.

Обратный звонок

Варианты исполнения

✔

Гидравлические скребковые механизмы для отстойников

Скребок Samitech-GR действует по принципу возвратно-поступательного движения, создаваемого гидродинамическими профилями скребка. Устройство, состоящее из электромотора с редуктором, системы рычагов и клинообразных профилей скребка, двигается по низу отстойника, как подвижное плато. С помощью движения «вперед» вогнутые торцевые поверхности профилей направляют шламм в приямки для шламма. При движении «назад», ускоренном почти в два раза, профиль движется под поверхностью шламма, за счет чего осадок переливается через острую часть профиля в направлении приямка. В результате происходит непрерывная транспортировка осадка в направлении приямка. С постоянным возвратно-поступательным движением профилей, шламм уплотняется. Седимент при этом двигается непрерывно в сторону приямка.

Скребок Samitech-GR из-за своих конструктивных особенностей приспосабливается легко и без проблем к существующим отстойникам. Скребок, работающий по принципу возвратно-поступательного движения дает достаточно хороший результат. Приводной цилиндр может встраиваться по горизонтали под поверхностью воды.

Принцип работы и конструкция Samitech-GR настолько просты, что монтаж осуществляется быстро и легко. Наличие малоподвижных частей ведет к необычайно низкой потребности в техническом обслуживании. Вогнутые торцевые поверхности профилей убирают слой седимента с низа и транспортируют осадок в направлении приямка. При обратном движении, осадок перетекает через профиль, который движется под поверхностью шламма, и транспортируется в сторону приямка. Сам процесс седиментации при этом не подвергается ущербу. При работе скребкового механизма происходит уплотнение осадка. Длина хода всегда больше расстояния между профилями скребка.

Заказать

✔

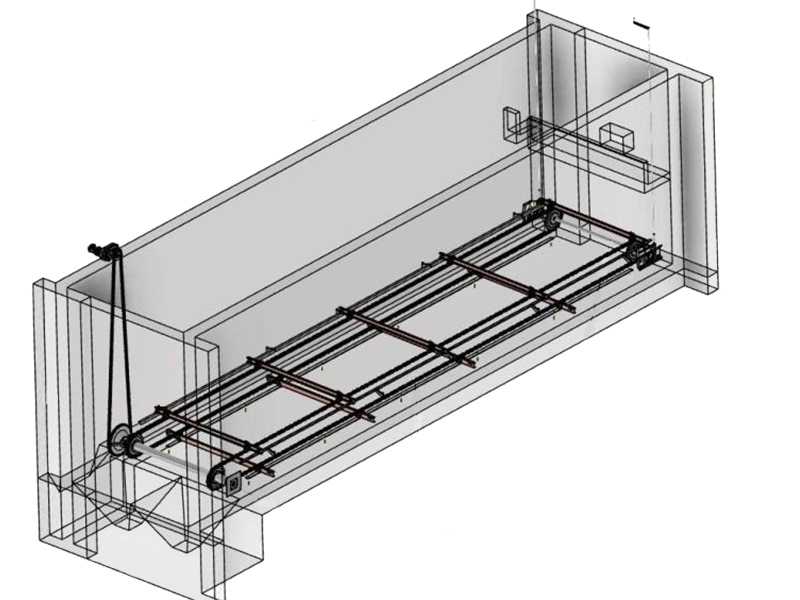

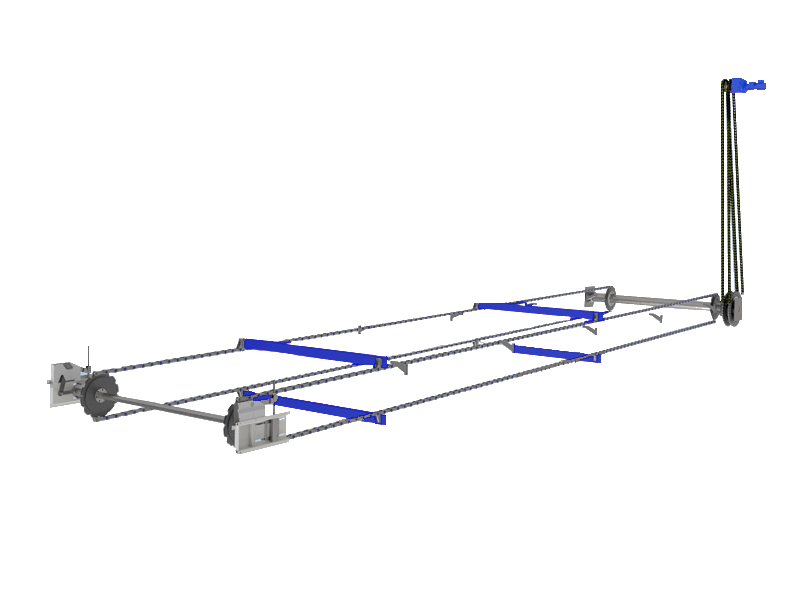

Ленточные скребковые механизмы для отстойников

Ленточные скребковые механизмы для отстойников «Samitech-GR» эффективно удаляют донный осадок и плавающие вещества. Предназначены для прямоугольных бассейнов длиной до 140 метров и шириной до 14 метров.

Оптимальны для эксплуатации во влажных и агрессивных средах.

Механизм скребковый состоит из четырёх основных улов:

1. 1. Привод

1.2. Вал приводной

1.3. Полотно транспортное

1.4. Вал натяжной в сборе

1.2. Составные части вала приводного: Колесо редукторное (составное из двух половинок и секторов зубчатого венца) - 1шт, Пластина подшипника в сборе - 2шт, Подшипник стеновой - 2шт, Шпонка - 1шт, Вал первичный - 1шт, Прокладка (2+2) - 4шт, Колесо приводное - 2 шт, Вал средний, Вал концевой, Крепёжные элементы

1.3. Составные части полотна транспортного: Цепь тяговая в сборе - 2 шт, Скребок в сборе - 9 шт, Верхняя направляющая - 2 шт, Стеновой держатель - 10 шт, Нижняя направляющая - 2 шт, Анкер цанговый

1.4. Составные части вала натяжного в сборе: Устойство натяжное правое, Устройство натяжное левое, Вал натяжной, Привод натяжного устройства

Ленточные скребковые механизмы могут быть изготовлены в двухвальном, трехвальном или четырехвальном исполнении.

Заказать

Выполненные объекты

Изготовлено и введено в эксплуатацию

236 объектов

Строительство городского водозаборного сооружения на берегу реки Уда в г. Нижнеудинск

Нижнеудинск

Документация

Гидравлический скребковый механизм Samitech-GRФормат: PDF Скребки отстойников — опросный листФормат: PDF Скребки отстойников — сертификатФормат: PDF Ленточный скребковый механизм Samitech-GRФормат: PDF

Общие характеристики

Механизм скребковый соответствует по стойкости к действию механических факторов группе М1 ГОСТ 17516.1-90 и ГОСт 30631-99.

Производятся двухвальные системы для сбора донного осадка и четырехвальные системы для сбора донного осадка и плавающих веществ.

Для параллельных отстойников могут быть применены также поперечные скреперные системы для сбора удаленного осадка.

Для удаления плавающих веществ предлагается устройство для удаления плавающих веществ с ручным или механическим приводом.

Передовая конструкция цепи имеет значительное преимущество, поскольку при движении цепи на шестерне распорная втулка вращается, и это исключает возможность износа поверхностей, подвергающих нагрузке, что происходит при применении целиком отлитых звеньев. Эта уникальная особенность позволяет значительно увеличить срок службы механизма. Цепь выпускается в стандартном исполнении, предлагаемое в большинстве случаев, и в усиленном исполнении для больших нагрузок. Следовательно, скребок сохраняет легкий вес и обеспечивает удобство технического обслуживания даже через десятки лет. Скребки не требуют специальной очистки при выполнении технического обслуживания.

Передовое натяжное устройство цепи входит в комплект поставки. Натяжное устройство цепи расположено за пределами резервуара, что позволяет натянуть цепь за несколько минут без опорожнения резервуара – это большая экономия затрат на техобслуживание. Натяжное устройство цепи позволяет легко проводить визуальный контроль за степенью натяжения цепи и избежать риск неровного хода механизма.
